Сетки и фильтрация: особенности выбора материала для очистки
Фильтровая сетка подбирается по двум ключевым параметрам: размер ячейки берут в 1,5-2 раза меньше диаметра задерживаемых частиц, а диаметр проволоки определяет прочность полотна и его пропускную способность. Для грубой очистки подходит тканая сетка с ячейкой 1–5 мм. Для тонкой фильтрации ячейку уменьшают до 0,2 мм и ниже при проволоке 0,025–0,2 мм. Когда нужна максимальная точность фильтрации без потери прочности, применяют галунное плетение — оно задерживает частицы от 10–20 мкм при плотном, почти непрозрачном полотне. Материал выбирают по среде: нержавеющая сталь — для воды и агрессивных жидкостей, оцинкованная — для сухих сред.
Виды фильтровых тканых сеток

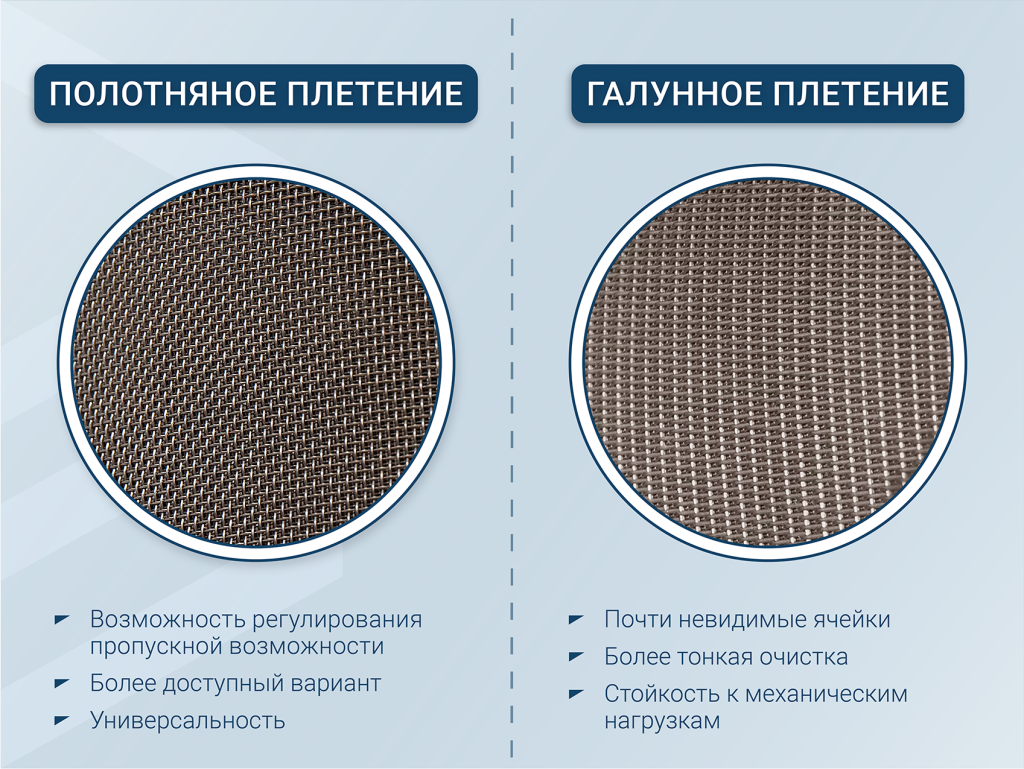

Тканая сетка изготавливается посредством перекрёстного переплетения тонких металлических проволок. В зависимости от способа плетения выделяют полотняные и галунные сетки. Первые изготавливаются путем последовательного плетения продольных и поперечных металлических нитей одинакового диаметра, за счет чего формируется полотно с равномерно расположенными отверстиями (ячейками) квадратной или прямоугольной формы.
Способ производства галунных сеток напоминает изготовление деревянных корзин: посредством переплетения более толстых нитей основы с более тонкими прутиками утка создается прочное полотно с почти невидимыми на просвет ячейками. Благодаря такой конфигурации, галунная сетка свободно пропускает воду, задерживая при этом крупицы песка. Именно поэтому такая сетка часто применяется в фильтрах скважин или колодцев.
Основными параметрами, на которые стоит ориентироваться при выборе сетки для фильтрации, является размер ее ячеек и диаметр проволоки.
Так сетки, изготовленные из проволоки малого диаметра и с небольшими ячейками, демонстрируют более высокую точность очистки. Однако такие сетки также характеризуются более высоким сопротивлением потоку и повышенной скоростью износа. Именно поэтому для длительной эксплуатации рекомендуется использовать сетки из более толстой проволоки, но с меньшими размерами ячеек.

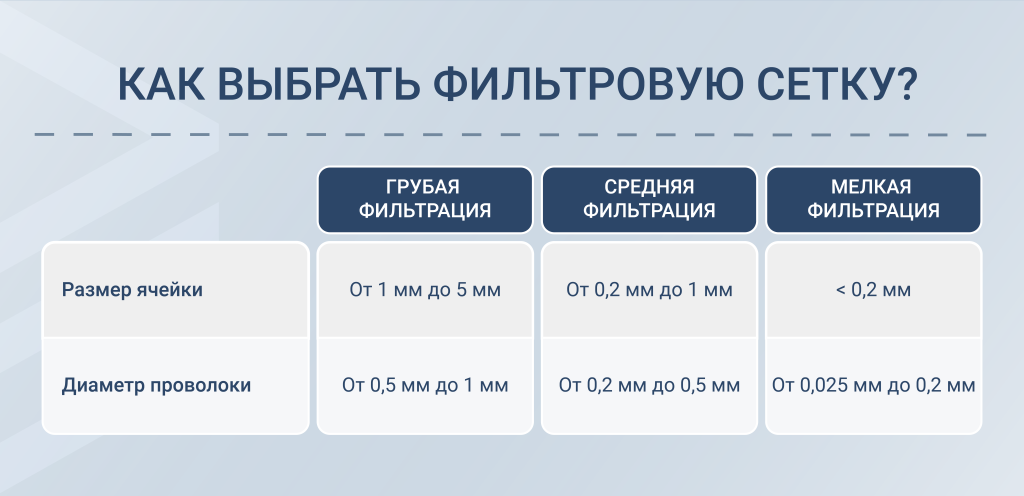

Ниже приведены рекомендации по использованию полотняных сеток в системах фильтрации в зависимости от соотношения размера их ячеек с диаметром проволок:
Для грубой фильтрации (удаление крупного мусора, песка):
- Размер ячейки: от 1 мм до 5 мм;
- Диаметр проволоки: от 0,5 мм до 1 мм.
Для средней фильтрации (удаление мелких частиц, пыли):
- Размер ячейки: от 0,2 мм до 1 мм;
- Диаметр проволоки: от 0,2 мм до 0,5 мм.
Для тонкой фильтрации: (микрочастицы):
- Размер ячейки: менее 0,2 мм;
- Диаметр проволоки: от 0,025 мм до 0,2 мм.
У галунной сетки отсутствуют видимые ячейки, поэтому при ее выборе стоит ориентироваться на количество нитей на дюйм материала. Чем их больше, тем меньше пропускная способность сетки. Узнать количество нитей можно посредством специальной маркировки, следующей за буквой П в названии сетки. В фильтрах, как правило, используется галунная сетка следующих конфигураций:
- П-48 — предназначена для задержки крупнозернистого песка;
- П-52 и П-56 — подходит для средних по размеру частиц;
- П-60 — используется для мелкого песка;
- П-64 и выше — предназначена для пылеватого песка.
Из чего изготавливают фильтровые сетки?
При выборе металлической сетки важно учитывать, из какой стали она изготовлена, так как это напрямую влияет на сферы ее применимости. Для целей фильтрации пригодна сетка как из высоко-, так и низколегированной стали, однако каждый материал имеет ряд особенностей.
Высоколегированная сталь
Высоколегированная сталь отличается высоким содержанием свободных легирующих элементов (например, никеля, молибдена или ванадия). Подобный химический состав улучшает механические свойства стали и повышает ее резистентность к особо агрессивным средам.
Наиболее распространенным видом высоколегированной стали является нержавейка. Она содержит как минимум 10,5% хрома, что придает ей высокую стойкость к коррозии и окислению. Сетка из нержавеющей стали пригодна для использования в большинстве систем фильтрации воздуха, воды и грунта, однако отличается высокой стоимостью в сравнении с фильтрами из иных металлов.
Низколегированная сталь
В низколегированной стали, наоборот, содержится сравнительно небольшое количество легирующих элементов (не более 2,5%). Такая сталь обладает хорошей прочностью и стойкостью к большим нагрузкам, при этом оставаясь более доступной по цене. Однако не стоит забывать, что сетка из низколегированной стали может быть подвержена коррозии, поэтому рекомендуем использовать ее в сухих или умеренно влажных средах.
В качестве дополнительной защиты низколегированной стали используют оцинкованное покрытие. Цинк повышает стойкость металла к коррозии и увеличивает срок службы сетки во влажных средах или на открытом воздухе. В то же время, есть ситуации, когда предпочтительнее использовать сетки без покрытия — например, если не требуется высокая коррозионная стойкость или предполагается последующая обработка. Черные сетки дешевле в производстве и широко применяются в строительстве и промышленности.

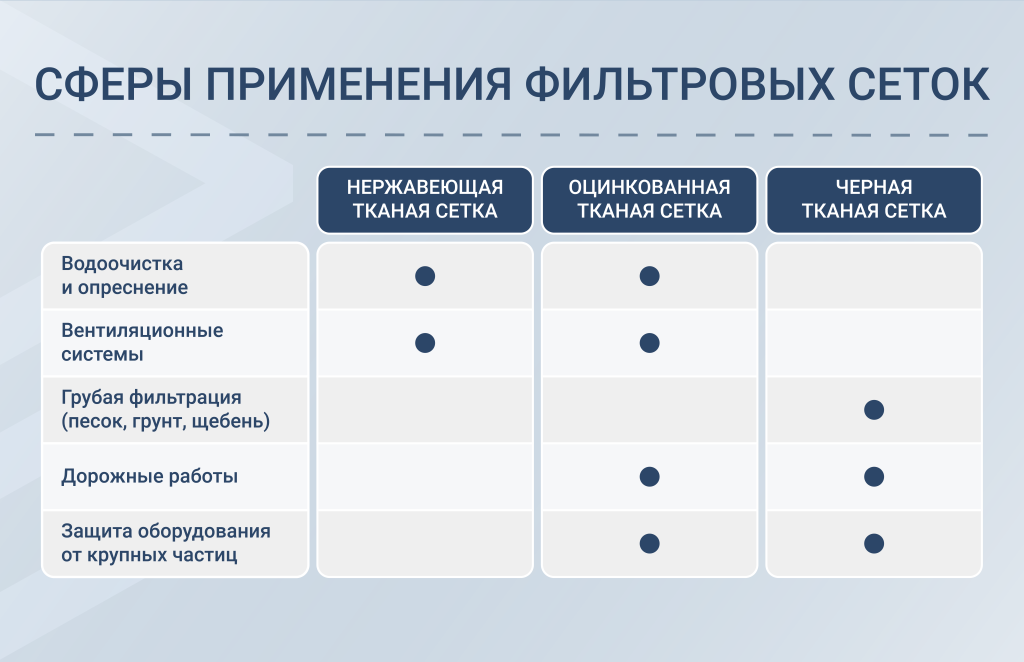

Сферы применения фильтровой сетки
Фильтрация воды
Тканая сетка из нержавеющей стали широко применяется в водоочистных сооружениях, бытовых фильтрах, а также системах аквакультуры. Более мелкие ячейки позволяют эффективно удалять микрочастицы, обеспечивая безопасность питьевой воды или защиту оборудования от засоров.
Фильтрация воздуха

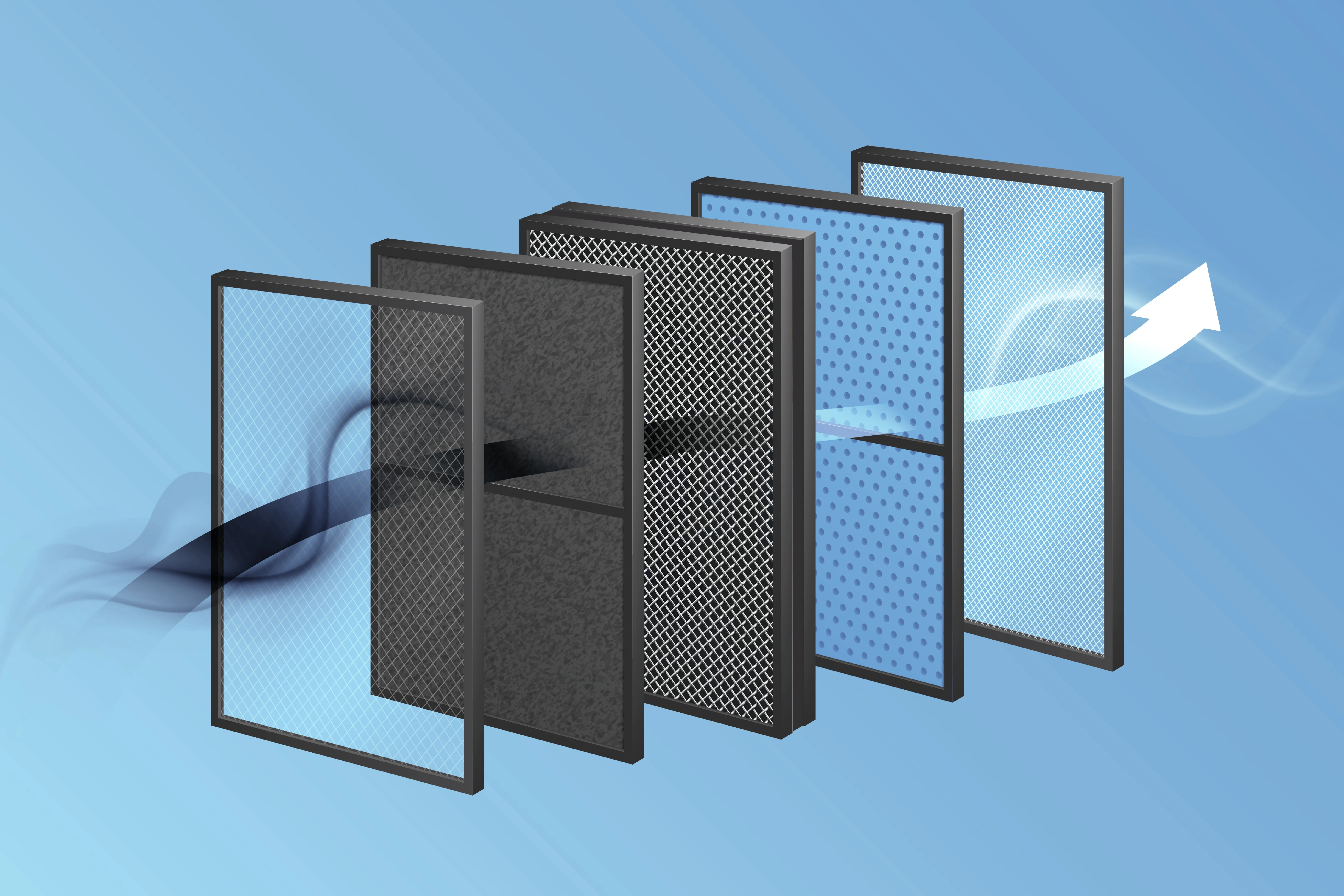

В системах кондиционирования и вентиляции средние по размеру ячейки обеспечивают высокий поток воздуха при задержке крупных загрязнений, пыли, волокон и мусора. Таким образом, использование сетки в качестве первичного фильтра помогает снизить нагрузку на последующие более тонкие фильтры и продлить срок их службы.
Фильтрация песка
Тканые сетки также успешно применяются для просеивания твердых материалов, песка, гравия или щебня, в строительстве или, например, горнодобывающей промышленности. Здесь важна прочность материала и возможность его неоднократного использования, поэтому лучше подойдут сетки из нержавеющей или оцинкованной стали.
Защита оборудования от крупного мусора
В условиях высокой концентрации крупногабаритных частиц применяются сетки, которые способны выдерживать механические воздействия и предотвращать проникновение крупных загрязнений в оборудование. Эти сетки устанавливаются на входных или промежуточных этапах фильтрационных систем, что значительно снижает риск засоров и повреждений оборудования.
Что выбрать: фильтровые сетки или перфолисты?

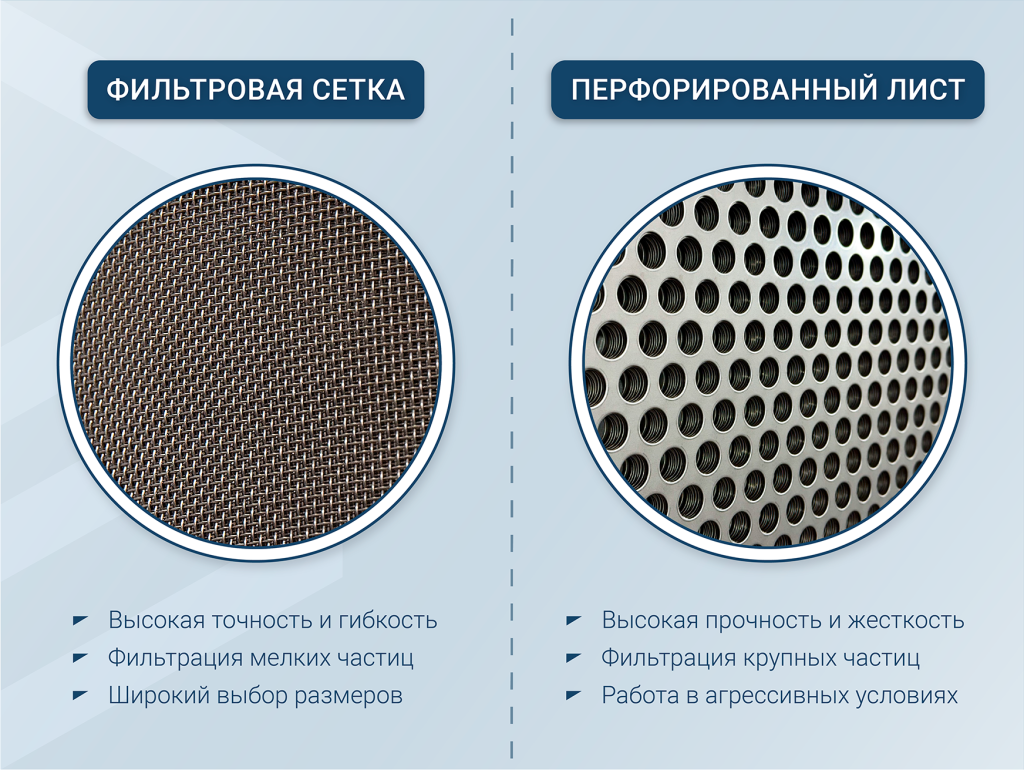

Наиболее близкой альтернативой фильтровой сетке могут считаться перфолисты, представляющие собой металлические пласты с множественными отверстиями равного диаметра. При этом форма и расположение отверстий может быть различным.
Несмотря на схожесть перфолистов и сеток, их назначение все же не идентично. Так тканая проволочная сетка обычно используется для фильтрации мелких частиц, поскольку обладает более высокой точностью и гибкостью в монтаже, а также легко заменяется при необходимости. Перфорированный лист, в свою очередь, более прочен и подходит в случаях, когда необходимы фильтры с крупными отверстиями или когда важна жесткость самой конструкции.
Правильный выбор фильтрового материала является залогом качественной очистки и долговечности оборудования. Поэтому при выборе фильтровых сеток важно учитывать все технические параметры, чтобы обеспечить максимально эффективную работу системы очистки.
СКМТ предлагает широкий ассортимент оцинкованных, черных и нержавеющих тканых сеток с размерами ячеек и проволоки, идеально подходящими для целей фильтрации. Большой выбор позволяет подобрать оптимальный вариант под конкретные требования клиента: будь то очистка питьевой воды или вентиляция производственных помещений.
А если у вас есть вопросы по оформлению заказа, напишите на почту hello@skmt.ru, и ваш запрос будет оперативно обработан.
Ответы на частые вопросы
Чем саржевое плетение отличается от галунного?
Строго говоря, это не альтернативы, а два разных свойства сетки. В саржевом плетении нить проходит над двумя и под двумя нитями (2/2), а в полотняном — над одной и под одной (1/1), поэтому саржевая сетка получается плотнее и прочнее. Галунное плетение определяется соотношением нитей: основа толще, уток тоньше и плотно прижат, что даёт очень мелкие поры и подходит для тонкой фильтрации. Галунными бывают и полотняные (ГП), и саржевые (ГС) сетки.
Как часто нужно менять фильтровую сетку?
Срок службы фильтровой сетки зависит от степени загрязнённости среды и типа фильтрации, поэтому точных цифр без учёта условий эксплуатации не существует. Ориентироваться стоит на снижение пропускной способности фильтра — это главный сигнал, что сетку пора менять или чистить.
Нержавеющая или оцинкованная сетка для фильтра: что выбрать?
Для воды и влажных условий предпочтительнее нержавеющая сетка — она более устойчива к коррозии и не разрушается со временем. Оцинкованная сетка дешевле и подходит как бюджетный вариант для использования в неагрессивных средах.
Какой размер ячейки нужен для очистки воды?
Для бытовой очистки воды обычно достаточно ячейки 0,1–0,5 мм — этого хватает для задержки песка и крупных механических частиц. Для промышленной и более тонкой очистки применяют сетки с ячейкой от нескольких десятков до сотен микрон, вплоть до микронной фильтрации.
Какая сетка нужна для фильтра водяной скважины на воду?
Для скважинного фильтра берут галунную сетку из нержавеющей стали, а марку подбирают под фракцию песка водоносного слоя: для крупного и гравелистого песка — П48–П52, для среднего — П56–П60, для мелкого и пылеватого — П64–П72. Чем выше номер, тем мельче задерживаемая частица. Соответствие марок размеру ячейки приведено в таблице маркировки в статье, а фракцию песка определяют по пробе из скважины.
